Автоматическая пожарная система Simplex

Сетевая адресная пожарная сигнализация Simplex
для крупных, высотных и территориально распределенных объектов

Новинка – комбинированный пожарный датчик TrueAlarm
Совмещает в одном кожухе фотоэлектрический датчик дыма и термисторный датчик температуры. Для анализа показаний этих датчиков пожарной сигнализации используется запатентованная технология Simplex TrueSens, позволяющая обнаружить возгорание раньше, чем при раздельном мониторинге только дыма или только температуры. Настройка чувствительности комбинированного пожарного датчика выполняется через приемно-контрольный прибор пожарной сигнализации, при этом возможно запрограммировать автоматическое изменение чувствительности датчиков и поэтапную активацию тревоги в зависимости от степени задымления и температуры окружающей среды.

Краткая информация о компании

  • Год основания: 1894
  • Объединение с Tyco Fire & Security: 2001 г.
  • Число служащих: 90 000
  • Годовой объем сбыта продукции для систем пожарной сигнализации: 11 млрд. долларов
  • Число офисов: 1200 более чем в 100 странах мира
  • Число производственных площадок: 35

Лидирующее положение на рынке США

Штаб-квартира компании Simplex, ее исследовательские лаборатории, научно-технический Центр, Всемирный Центр Посетителя (WVC) и производственные мощности расположены в г. Вестминстере (штат Массачусетс, США) на территории более 80 гектаров. Выпускаемое под маркой Simplex оборудование для систем охранной и пожарной сигнализации занимает доминирующее положение на рынках США, в частности, противопожарные системы занимают 42,7% рынка, а системы контроля доступа - 24,2%.

Объект: башня «Запад» комплекса «Федерация» в Москва-Сити

Высотное здание делового назначения из монолитного бетона в неоконструктивистском стиле, оснащено самыми современными инженерными системами.

  • Число этажей: 63
  • Площадь здания: 150 000 кв. м
  • Число извещателей в системе адресной пожарной сигнализации Simplex: 14 000
  • Количество командно-мониторных модулей в пожарной системе: более 3 000

Автоматическая пожарная система башни «Запад» состоит из 14-ти контрольных панелей Simplex 4100ES (4100U) со встроенным оповещением и одной центральной станции с возможностью вывода графических планов объекта. При этом данная пожарная сигнализация реализует оповещение 5-типа.

Объект: интеллектуальное здание ОАО «РЖД», Москва

Офисно-административный комплекс в центре Москвы на ул. Каланчевская, состоящий из 3 рядом расположенных многоэтажных зданий. Адресная пожарная сигнализация объекта состоит из 10 приемно-контрольных приборов Simplex 4100, объединенных в единую сеть, имеющую отказоустойчивую кольцевую структуру. В этом комплексе пожарная сигнализация объединена с системой оповещения, а также имеет одну центральную панель с возможностью вывода графических планов объекта.

  • Число этажей: 28
  • Площадь здания: 53 000 кв. м
  • Число извещателей в системе адресной пожарной сигнализации Simplex: более 5 000
  • Число командно-мониторных модулей в пожарной системе: более 1 000
  • Число громкоговорителей в системе оповещения: 4 000

На главную страницу
28 декабря 2009 года

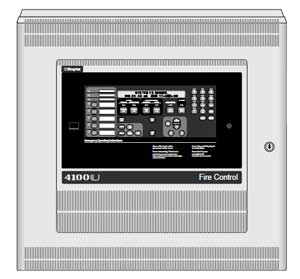

Пожарная сигнализация на базе компактной панели Simplex 4100U Single Bay с увеличенным дисплеем

Компания SimplexGrinnell предлагает компактную версию (Single Bay) пожарной панели 4100U, на базе которой может быть создана сигнализация, как для высотных зданий, так и для территориально распределенных объектов. Эта панель может обслуживать до 750 адресных устройств (дымовых, тепловых, и комбинированных адресно-аналоговых пожарных датчиков, ручных адресных извещателей, модулей оповещения, модулей контроля и мониторинга, изоляторов и др.). ПКП 4100U Single Bay обслуживает до 5 независимых шлейфов пожарной сигнализации, которые подключаются к панели с помощью адресных модулей IDNet. Кроме того, у этой модели ПКП есть возможность установки дисплея увеличенного размера с диагональю 144 мм и возможностью отображения до 854 символов.

сигнализация 4100U Single BayОсновное достоинство новой версии панели 4100U – это ее компактность: вся электроника смонтирована внутри одного бэя (Single Bay), который является стандартным модулем, на базе которых строится пожарная сигнализация Simplex. Для подключения шлейфов адресных пожарных датчиков и других адресных устройств ПКП 4100U Single Bay оснащается адресными картами IDNet емкостью 250 адресов, при этом к одной панели можно подключить до 3 таких карт. Благодаря реализованному в системе алгоритму опроса адресных устройств, пожарная сигнализация позволяет объединять пожарные извещатели и другие адресные устройства в шлейфы класса А (кольцевая структура) или класса В с Т-образными ответвлениями (древовидная структура), что позволяет сократить расходы на прокладку проводов до 30%.

Подключение к системе Simplex пожарных извещателей различного действия
Для обнаружения задымления или возгорания пожарная сигнализация Simplex оснащается адресно-аналоговыми дымовыми, тепловыми и комбинированными извещателями, а также адресными ручными извещателями. Извещатели объединяются в шлейфы с помощью экранированной или неэкранированной витой пары, а общая длина проводов шлейфа может достигать 3 км. Для активации противопожарных систем здания в сигнализации используются адресные командно-мониторные модули, которые, получив сигнал тревоги от пожарных датчиков, подают необходимые команды на исполнительные устройства пожарной системы.

Возможность интеграции пожарной сигнализации и системы оповещения
Пожарная сигнализация 4100U Single Bay может быть объединена с системой оповещения, которая обеспечивает звуковое, световое или голосовое оповещение об эвакуации, а так же оперативную связь с пожарной командой. Для этого сигнализация доукомплектовывается 1- или 2-канальной аналоговой аудиосистемой или цифровой системой оповещения на 3 – 8 каналов. Таким образом, при инсталляции оборудования отсутствует необходимость установки отдельной системы оповещения.

Возможность объединения ПКП Simplex в сеть
При оснащении высотных и территориально распределенных объектов, пожарная сигнализация может быть организована по сетевому принципу. При этом в сеть объединяются несколько ПКП, а максимальная адресная емкость такой системы составляет 392 000 адресных устройств. В этом случае используется архитектура Token Ring, предоставляющая гибкую платформу связи между ПКП для осуществления централизованного оповещения, управления и передачи информации при ее децентрализованной обработке. В сетевом режиме работы контрольная панель 4100U Single Bay совместима со всеми более ранними моделями ПКП, подключающимися к сети Simplex 4120. Сетевая сигнализация Simplex обладает такими преимуществами, как высокий уровень живучести и способность выполнять свои функции в аварийных ситуациях. Если один приемно-контрольный прибор дает сбой, ведущий к нарушению связи с другими приборами, пожарная система продолжает функционировать, обеспечивая обмен информацией между исправными устройствами.

Централизованное оповещение в сетевой пожарной системе
Если на объекте организована пожарная сигнализация, состоящая из нескольких ПКП объеденных в сеть, то хранение голосовых или звуковых сообщений и их распределение по аудиосистемам отдельных приборов может выполнять центральный аудиоконтроллер, установленный в центральной станции, что обеспечивает быстрый поиск необходимого сообщения и его трансляцию на другие панели сети. Благодаря централизованной организации аудиосистемы, нет необходимости устанавливать аудиоконтроллеры в каждый приемно-контрольный прибор в сети. Кроме того, встроенная в сигнализацию Simplex система оповещения может быть использована так же и для трансляции служебных сообщений или фоновой музыки от внешних источников аудиосигнала.

Наличие специализированного ПО для конфигурирования и настройки пожарной системы
Конфигурируется пожарная сигнализация 4100U Single Bay с использованием специализированного ПО, которое позволяет индивидуально настроить чувствительность адресно-аналоговых пожарных датчиков. Помимо стандартного для большинства адресно-аналоговых устройств сообщения о загрязнении пожарного датчика, эта панель выдает предварительное сообщение о скором загрязнении дымовой камеры «Almost Dirty» («Почти загрязнен»), что позволяет одновременно обслуживать загрязненные и почти загрязненные датчики, сократив затраты на техническое обслуживание. Автоматическая сигнализация программируется оператором с помощью удобного конфигурационного программного обеспечения для ПК, которое работает с ОС Windows и предусматривает создание поэтажных планов объекта.

Установка на панель Simplex дисплея увеличенного размера
К важным достоинствам панели 4100U Single Bay можно отнести возможность ее оснащения операторским интерфейсом с дисплеем увеличенного размера (144 мм по диагонали). Пожарная сигнализация с таким интерфейсом обеспечивает пользователя информацией о текущем состоянии системы, а благодаря возможности отображения на экране до 854 символов, оператор может считать гораздо больше данных, чем это было ранее, без дополнительного нажатия кнопок. При этом на жидкокристаллический дисплей выводятся сообщения о тревогах, диспетчерская информация, а также данные о неполадках в системе.

Обновление программного обеспечения без отключения пожарной системы Simplex
Центральный процессор, на базе которого функционирует сигнализация 4100U Single Bay, работает в режиме Shadow CFIG и поддерживает одновременную работу двух конфигурационных программ, одна из которых является активной, а другая резервной. Благодаря такому режиму, в момент загрузки обновленной версии программы, пожарная система продолжает функционировать в полном объеме. Как изменения в конфигурации пожарной сигнализации, так и новые версии управляющего программного обеспечения можно загружать в энергонезависимую память Flash EPROM, что исключает необходимость в изменении аппаратной комплектации системы и облегчает ее перенастройку под изменившиеся требования.

Основные технические характеристики на пожарную сигнализацию Simplex 4100U Single Bay:

Параметры

Значения

Входное питание пожарной сигнализации 4100U:



Системные источники питания

220 – 240 В пер. тока, макс. 2 А при 204 - 264В пер. тока, 60 Гц

Расширительные источники питания
Удаленные источники питания
Источники питания TrueAlert

220 - 240 В пер. тока, макс. 2 А при 204 - 264 В пер. тока, 50/60 Гц, различные отводы для 220/230/240 В пер. тока

Выходные параметры источников питания:



Общий выходной ток

9 А при ном. 28 В пост. тока, включая дополнительные выходы источника питания.

Выход дополнительного источника питания

Макс. 2 А при ном. 28 В пост. тока

Выходы шлейфов оповещения NAC с  дополнительным питанием:

Макс. 2 А на шлейф NAC при ном. 28 В пост. тока

Условия работы сигнализации:



Температура:

0 – 49°С

Влажность:

до 93% без конденсата

На российском рынке пожарная сигнализация на базе ПКП Simplex 4100U Single Bay можно приобрести в региональных компаниях, которые имеют статус «официальный дилер Simplex» и осуществляют продажи и гарантийное обслуживание оборудования и ПО этого производителя. Более подробную информацию об оборудовании для пожарных систем Simplex вы можете получить, направив запрос на simplex@simplex-grinnell.ru или обращайтесь к дилерам компании.


Американская компания Simplex входит в состав корпорации Tyco Fire & Security и является мировым лидером в области создания высокотехнологичных систем пожарной сигнализации для крупных, территориально-распределенных и высотных объектов, а также системы оповещения. Simplex выпускает следующее противопожарное оборудование: контрольные панели (адресные и неадресные), пожарные датчики (дымовые датчики, тепловые датчики и комбинированные), ручные извещатели, пожарные оповещатели и др. Все поставляемые на рынок устройства этой компании имеют российские сертификаты пожарной безопасности, а пожарные сигнализации Simplex успешно эксплуатируются на таких объектах, как офисное здание ОАО «РЖД», Башня на Набережной в Москва-Сити и на нефтедобывающих платформах о. Сахалин.
